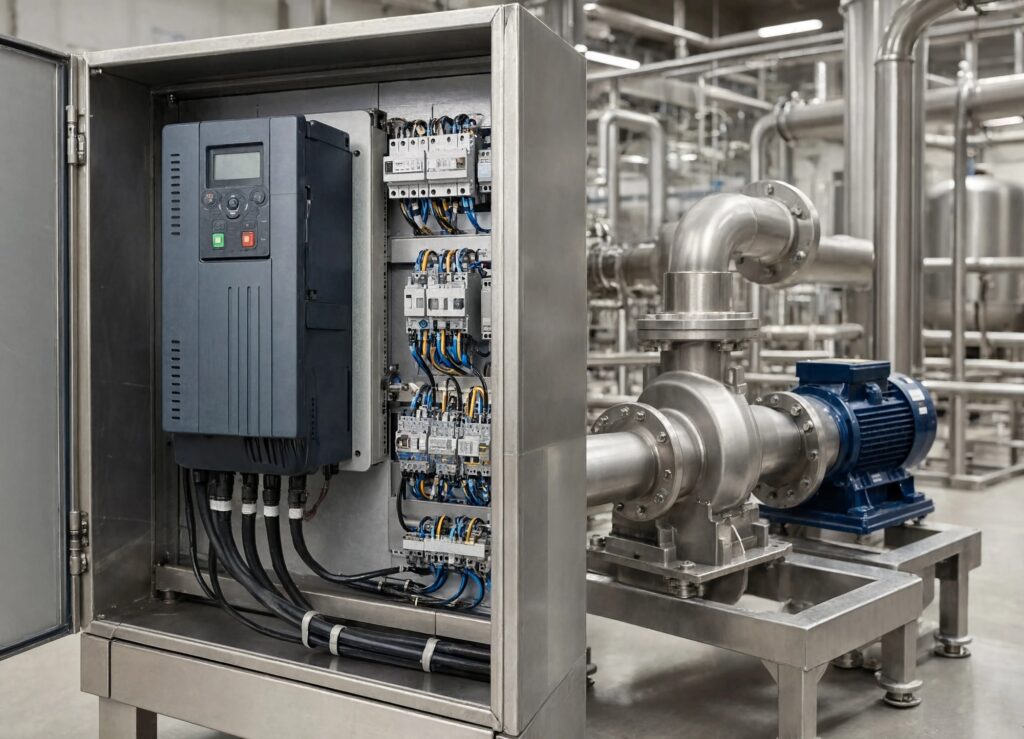

Частотный преобразователь превращает обычное управление насосом в точную систему регулирования. Он меняет скорость вращения двигателя, поддерживает заданное давление, снижает энергопотребление и защищает оборудование. Важно правильно выбрать устройство и соблюдать правила эксплуатации.
Насосная система редко работает с одинаковой нагрузкой весь день. Потребление воды меняется, трубопровод имеет разное сопротивление, а технологические участки включаются по графику. При работе двигателя на максимальной скорости при сниженной потребности системы энергия может расходоваться неэффективно. Резкий пуск также создает гидравлический удар и ускоряет износ арматуры, подшипников и труб.
Частотный преобразователь плавно управляет электродвигателем. Он выпрямляет переменный ток в постоянный, а затем формирует из него переменное выходное напряжение с заданной частотой. Изменение частоты регулирует скорость вращения двигателя и адаптирует производительность насоса к потребности системы.
Зачем насосу нужен частотный преобразователь
Преобразователь поддерживает заданный параметр: давление, расход или уровень жидкости. Датчик передает текущие значения в систему управления, которая сравнивает их с уставкой и корректирует скорость двигателя. При снижении расхода насос замедляется, а при росте потребления повышает производительность.
Полезные решения и особенности применения описаны в материале о частотных преобразователях для насосов. Выбор зависит не только от мощности двигателя. Учитывают тип насоса, диапазон регулирования, охлаждение, перегрузочную способность и функции автоматизации.
- Снижается потребление электроэнергии при частичной нагрузке.
- Пуск и остановка проходят плавнее, что снижает скачки тока и вероятность гидравлического удара.
- Давление и расход поддерживаются стабильнее, чем при дросселировании.
- Двигатель и насос получают защиту от аварийных режимов.
- Персонал контролирует параметры работы и журнал событий.
Как работает система регулирования
В простом варианте преобразователь управляется сигналом от датчика давления. Контроллер сравнивает фактическое давление с заданным и рассчитывает необходимую частоту вращения. Часто используется ПИД-регулятор, настройки которого определяют скорость реакции и устойчивость системы.
Перед запуском задают номинальные напряжение, ток, частоту, мощность и скорость двигателя. Затем настраивают разгон и торможение. Слишком короткий разгон может вызвать перегрузку, а быстрое торможение может привести к перенапряжению в звене постоянного тока. Для насосов также настраивают защиту от сухого хода, минимальную частоту и автоматический перезапуск после сбоя питания.
На что обратить внимание при выборе
Мощность преобразователя должна соответствовать двигателю, но одного этого параметра недостаточно. Номинальный выходной ток устройства не должен быть ниже тока двигателя. При тяжелом пуске или частых изменениях нагрузки нужен запас по перегрузочной способности. В шкафу учитывают температуру, вентиляцию и расстояние между силовыми компонентами.
Для водоснабжения удобны модели с насосными функциями: каскадным управлением агрегатами, поддержанием давления, защитой от заклинивания и подключением аналоговых датчиков. При длинном кабеле двигателя проверяют требования к экранированию и фильтрам. Это снижает помехи и нагрузку на изоляцию двигателя.
Коды ошибок и безопасная эксплуатация
Аварийное сообщение нельзя просто сбрасывать. Причиной могут быть перегрузка, перегрев, потеря фазы, низкое напряжение, неверная настройка или механическая неисправность. Сначала фиксируют код, ток, напряжение и обстоятельства остановки, затем проверяют оборудование по инструкции производителя.
Коды ошибок частотных преобразователей и безопасная эксплуатация помогают сопоставить сообщение с возможными причинами и действиями. Если ошибка повторяется, эксплуатацию прекращают до диагностики.
- Перед осмотром отключают питание и выдерживают время разряда конденсаторов.
- Отсутствие напряжения проверяют измерительным прибором.
- Не снимают крышки и не меняют соединения под напряжением.
- Следят за вентиляцией, температурой шкафа и заземлением.
- Не запускают насос без жидкости, если он не рассчитан на сухой ход.
- После срабатывания защиты устраняют причину, а не выполняют повторные перезапуски.
Пусконаладка и регулярное обслуживание
Перед первым запуском проверяют схему подключения, направление вращения, кабели, герметичность трубопровода и положение арматуры. Двигатель запускают на малой частоте и оценивают ток, вибрацию, шум, давление и отсутствие протечек. Уставку повышают постепенно.
Обслуживание включает очистку фильтров и вентилятора, проверку клемм, кабельных вводов и журнала аварий. Интервал зависит от запыленности помещения, режима работы и рекомендаций изготовителя. Настроенная система экономит электроэнергию, уменьшает аварийные остановки и продлевает ресурс оборудования.
